使用環境條件

1.室外環境

極端最高溫度：45℃            極端最低溫度：-25℃

海拔高度：＜1000m              地震烈度：7度

污穢等級：Ⅲ級（泄露比距≥2.0cm/kV）

2.室內環境

相對濕度：月平均不大于90％，日平均不大于95％（25℃時）

安裝方式：室內安裝              室內溫度：-10～+40℃

執行標準

設備的制造、試驗和驗收除了滿足本技術規格書的要求外，還應符合如下標準：

GB/T14048.1-2000  《低壓開關設備和控制設備總則》

GB7251-97      《低壓成套開關設備和控制設備》

GB/T16935.1-1997  《低壓系統內設備的絕緣配合第一部分：原理、要求和試驗》

GB14048.3-93      《低壓開關設備和控制設備  低壓開關、隔離器、隔離開關及熔斷器組合電器》

GB/T3859.1-93     《半導體變流器基本要求的規定》

GB3983.1-89     《低電壓并聯電容器》

JB7113-1993     《低電壓并聯電容器裝置》

IEC 61642         《受諧波影響的工業交流電網、過濾器和并聯電容器的應用》

IEC 61000         《電磁兼容(EMC)》

GB/T 12325-2003   《電能質量  供電電壓允許偏差》

GB/T 12326-2000   《電能質量  電壓波動和閃變》

GB/T 14549-1993   《電能質量  公用電網電壓》

GB/T 14549-93     《電能質量  公用電網諧波》

GB/T 15543-1995   《電能質量  三相電壓允許不平衡度》

GB/T 15945-1995   《電能質量  電力系統頻率允許偏差》

GB/T 19862-2005   《電能質量:監測設備通用要求》

GB/T 18481-2001   《電能質量:暫時過電壓和瞬態過電壓》

DBJ/T11-626-2007  《建筑物供配電系統諧波抑制設計規程》

DG/TJ08-1104-2005 《公共建筑電磁兼容設計規范》

GB/17625.1-2003   《電磁兼容 限值 諧波電流發射限值(設備每相輸入電流≤16A)》

GB/17625.2-1999   《電磁兼容 限值 對額定電流不大于16A的設備在低壓供電系統中產生的電壓波動和閃爍的限制》

GB/Z 17625.3-2000 《電磁兼容 限值 對額定電流大于16A的設備在低壓供電系統中產生的電壓波動和閃爍的限制》

GB/Z 17625.6-2003 《電磁兼容 限值 對額定電流大于16A的設備在低壓供電系統中產生的諧波電流的限制》

靜止無功發生器及其組成部件應滿足上述國內、國際標準的要求。

主要技術參數

4.1 系統參數

0.4kV低壓配電系統采用三相四線制

系統母線電壓： AC 0.4/0.23kV

系統額定電壓： AC 0.38/0.22kV

額定頻率：    50HZ

4.2 設備技術參數

工作電壓：AC380（允許波動范圍:-40%~+20%）

工作頻率：50±1Hz

開關頻率：20kHz(平均)

響應時間：＜l0ms(1/2周波)

功率損耗：滿載時≤3%額定容量

噪音：≤65dB

MTBF(平均無故障時間)≥10萬小時。

防護等級：IP20

4.3技術性能及要求

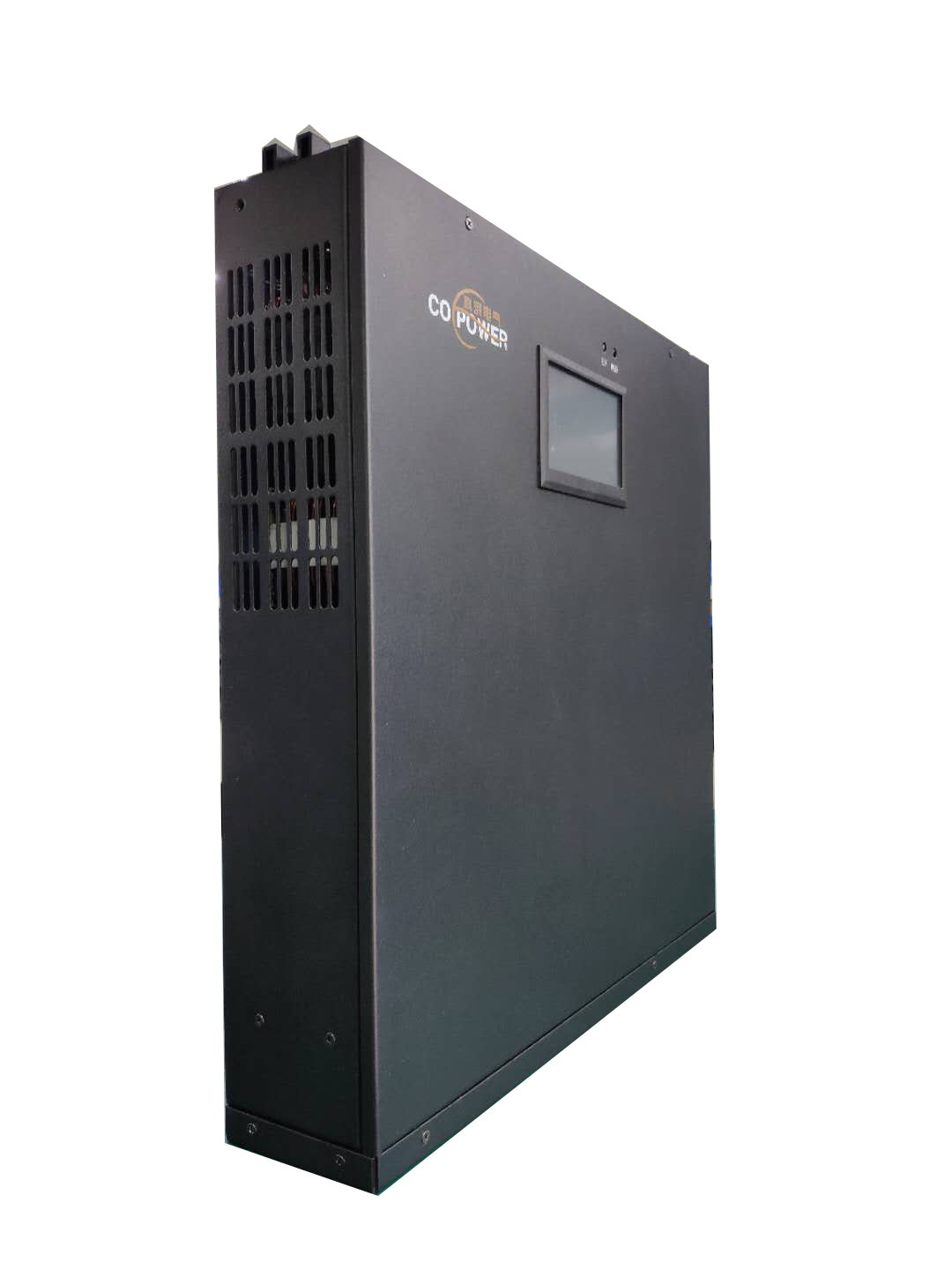

靜止無功發生器設備為封閉式戶內成套設備，其功能為用于對系統進行無功補償、動態抑制諧波以及三相不平衡補償，它能對大小和頻率都變化的無功以及諧波和三相不平衡有功進行補償。為保證供電系統安全有效的運行，要求靜止無功發生器滿足生產環境條件、技術先進、生產工藝成熟可靠、結構緊湊、便于安裝和維護。

4.3.1設計選用的靜止無功發生器要求采用技術成熟、穩定可靠的IGBT器件制造，能自動根據電網運行方式的變化和負載的波動調整輸出，以抵消電網中的無功功率與諧波。

4.3.2靜止無功發生器模塊要求采用片內雙核DSP芯片，全數字的CPU控制系統

 4.3.3靜止無功發生器模塊要求采用先進的三電平拓撲結構。

4.3.4靜止無功發生器設備應獨立于電網阻抗及系統阻抗之外，設備補償能力不受電網阻抗和系統阻抗變化的影響。

4.3.5靜止無功發生器應具備雙向（1~ -1）無功補償，既可以補償容性無功同時也可以補償感性無功。

4.3.6靜止無功發生器應具有對2-25次諧波的濾波功能，并可對2-25次諧波進行單獨選擇，并且可調節每次諧波的補償率，用戶可以根據需要設定需要濾除的諧波次數。

4.3.7靜止無功發生器在進行補償時為三相獨立補償，能夠降低零線及中線的無功、諧波電流。

4.3.8靜止無功發生器在補償?shù)耐瑫r必須避免過補償，即設備可以做到只補償系統中對應容量而不產生多余無功功率，完全避免過補償。

4.3.9靜止無功發生器應具備完整的保護裝置，包括過載、過電流、短路等。以及具備系統自診斷功能。

4.3.10當系統負載的補償需求大于靜止無功發生器的補償能力時，設備仍應根據本體容量輸出額定電流，繼續有效補償輸出，不發生超載或?qū)е略O備損壞而退出運行。

4.3.11靜止無功發生器應具有液晶顯示器和操作鍵的人機界面，可進行參數設置、狀態改變、信息查看等操作，并能顯示運行狀況、測量數據、故障報警等信息。

4.3.12靜止無功發生器具備RS485接口

4.3.13靜止無功發生器自身的高頻載波不能回饋到電網，對其它系統和設備沒有干擾。

4.3.14靜止無功發生器為模塊化設計，應能實現多臺直接并聯運行的平滑擴容。多臺裝置并聯時，所有裝置應能共用一套電流互感器。

4.3.15靜止無功發生器柜體外面板上使用觸摸屏控制器尺寸不得小于7寸。

4.3.16 靜止無功發生器模塊，應有較大的功率密度：

75kVar靜止無功發生器模塊高度≤190mm

100kVar靜止無功發生器模塊高度≤220mm

4.3.17 多模塊柜內并聯運行時，具有智能啟動和休眠功能，根據負載率的大小，自動喚醒或休眠模塊單元，當模塊僅有部份投入運行時，系統根據設定的時間參數，控制模塊定期的輪換投入、輪換休眠。確保了每個模塊都工作在最佳的工作狀態、提高整個設備的使用壽命和溫度特性

4.4 驅動電路

驅動電路由電源部分、驅動部分、保護部分組成。電源部分用來提供驅動模塊正常工作時電源；驅動部分主要包括驅動模塊；保護部分具有檢測PWM變流器的電流和溫度信號，通過無源接點或通信口輸出。

4.5靜止無功發生器具備報警功能和故障保護自動退出功能。

4.6靜止無功發生器充分考慮到設備的散熱和環境污染問題，整柜前后門開孔，前進風后出風，風機采用行業一線品牌，模塊內部隔離風道設計，電路板標準三防漆噴涂。

4.7靜止無功發生器柜體殼體、可能帶電的金屬件及要求接地的電器元件的金屬底座（包括因絕緣損壞可能會帶電的金屬件）、裝有電器元件的門、板、支架與主接點間具有可靠的電氣連接，良好接地，各連接點扭力扳手上緊，確保緊固。靜止無功發生器模塊內部具有可靠的防雷設施，能有效的防范因操作過電壓和閃電等造成的設備故障。

4.8 繼電保護配置及測量

裝置內具有電網過壓、欠壓、缺相、三相瞬時過流、三相延時過流、母線過壓、母線欠壓、過熱、風機故障、電源故障、限流保護、頻率保護、熔絲故障等16種保護功能。

裝置內部應能實現IGBT自動限流功能，保證設備自動限制在100%額定容量輸出，而不會發生過載運行。

過壓保護：防止系統出現過電壓，在系統發生過電壓時閉鎖設備輸出，同時有相應的告警。

溫度保護：包括芯片溫度過熱保護功能；當內部溫度超過預定值時，閉鎖設備輸出，并發出告警。

具體的保護方式和內容在設計聯絡中確定。

可進行啟動、終止和重啟靜止無功發生器；測量、分析、記錄各種參數；對設備進行設定；監測設備的負荷和故障記錄；提供設備各種表示信息；具有故障紀錄功能。

監測以下參數（包括但不限于以下內容）：

1）補償能力（輸出無功補償電流、諧波電流）

2）負載側及網側電流、電壓、有功無功、功率因數信息

3）電流畸變率、頻率等

液晶顯示：電網電壓、電流，有功無功，功率因數、各次諧波電流值、電壓畸變率、故障報警等信號。

主要功能特性

1) 靜止無功發生器設備在設計上控制部分和功率部分完全隔離有效的防止灰塵，在極端惡劣環境下也可正常運行。

2) 采用鏟齒散熱器，有效的降低核心器件的溫度。

3) 靜止無功發生器設備程序設置自動啟停使能，自動輪換功能，有效降低設備損耗。

4) 人機監控界面監控核心部件溫度，檢測DSP溫度。

5) 故障保護功能采用硬件+DSP兩重保護措施。

6) 靜止無功發生器設備過溫自動降容，保護設備正常運行。

7)  SVG模塊需采用分層散熱結構設計，使用獨立風道，散熱性能可靠。

8) 具有故障記錄存儲功能，能存儲10次及以上故障名稱、動作時間。

9) 靜止無功發生器采用模塊化結構，當其中任一模塊發生故障時，不影響其他模塊的正常運行，保證裝置運行的可靠性，并可方便地通過增加功率模塊實現在原柜內擴容。

10) 靜止無功發生器裝置的IGBT功率變換模塊電路采用三電平拓撲結構，主電路采用國際著名品牌的IGBT器件，能自動根據電網運行方式的變化和負載的波動調整輸出，以抵消電網中的諧波。

11) 控制器采用片內雙核DSP芯片，計算能力遠高于傳統的DSP芯片，且具有軍工級抗干擾能力，不會出現控制器死機故障，可靠性高。

12) 靜止無功發生器輸入端設置可靠的雷擊浪涌保護裝置，在操作過電壓發生時，保護裝置起到保護作用，不損壞設備。靜止無功發生器自身的控制裝置也設置了防浪涌的措施，通過抗干擾試驗。

13) 控制算法采用具有自適應能力的頻域篩選矢量補償算法，使裝置補償效果更好，成熟穩定可靠性更高。
