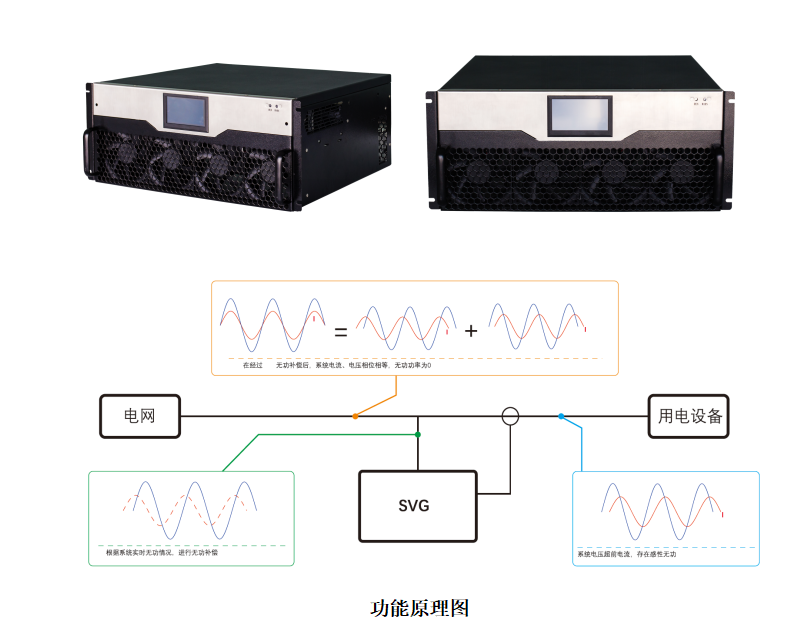

SVG動態無功補償原理

靜止無功發生器（SVG）的基本原理是將三相橋式逆變電路通過電抗器直接并聯在電網上 ，適當?shù)卣{(diào)節橋式電路交流側輸出電壓的相位和幅值或者直接控制其交流側電流 ，就可以使該電路發出滿足要求的無功電流，以滿足系統無功補償?shù)哪康摹?/span>

實時跟蹤系統無功功率變化，線性補償，確保系統功率因數時刻保持在0.99，容性感性雙向的無功補償范圍，根據系統無功變化，實時調節，確保系統不會出現過補欠補問題；主動式補償輸出，避免傳統無功補償設備常見的諧振、諧波放大、低電壓補償效率低等問題。

采用模塊化設計，擴容維護簡單，接線方便，靈活配置，安裝便捷，支持壁掛式、機架式安裝，可適應不同條件的現場需求。

SVG功能特性

1) 補償范圍廣，補償范圍（+1）~（-1）

2) 響應速度快，全補償響應速度≤10ms

3) 諧波補償能力，可進行補償2-50次諧波補償

4) 三相不平衡補償能力，可對系統三相不平衡進行調節

5) 靈活配置，可根據系統實際電能質量現狀，設置治理優先級，將模塊利用率最大化

6) 有源濾波裝置的IGBT功率變換模塊電路采用三電平拓?fù)浣Y(jié)構，主電路采用國際著名品牌的IGBT器件，能自動根據電網運行方式的變化和負載的波動調整輸出，以抵消電網中的諧波。

7) 過電流限制：采用可靠的限流控制環節，當系統中的諧波電流大于有源濾波器的治理能力時，濾波器能在自己的額定容量范圍內最大限度的對諧波進行補償，維持正常工作，不會出現過載燒毀等故障。

8) 控制器采用軍工級FPGA芯片，計算能力遠高于傳統的DSP芯片，且具有軍工級抗干擾能力，不會出現控制器死機故障，可靠性高。

9) 控制算法采用具有自適應能力的頻域篩選矢量補償算法，使裝置補償效果更好，成熟穩定可靠性更高。

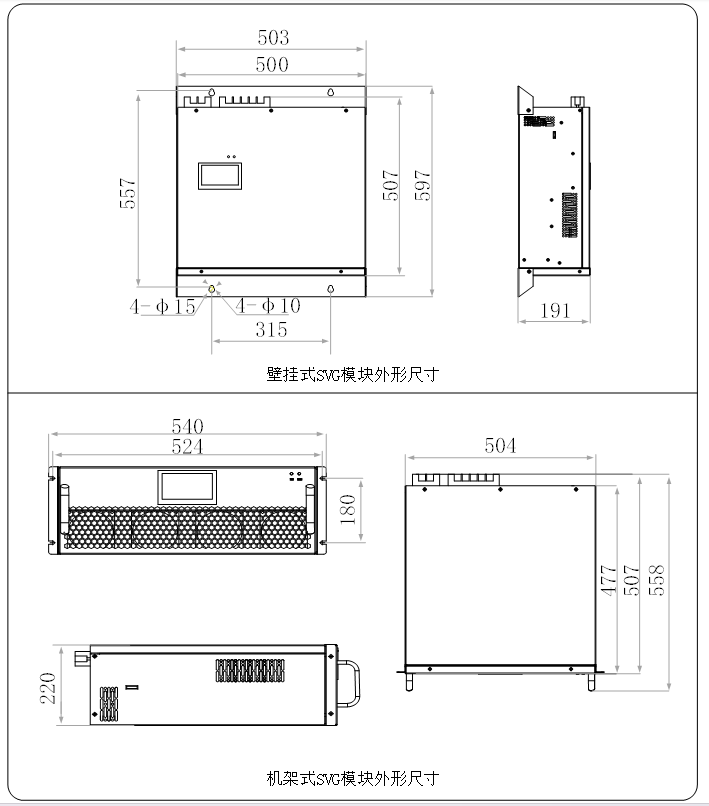

設備外形尺寸

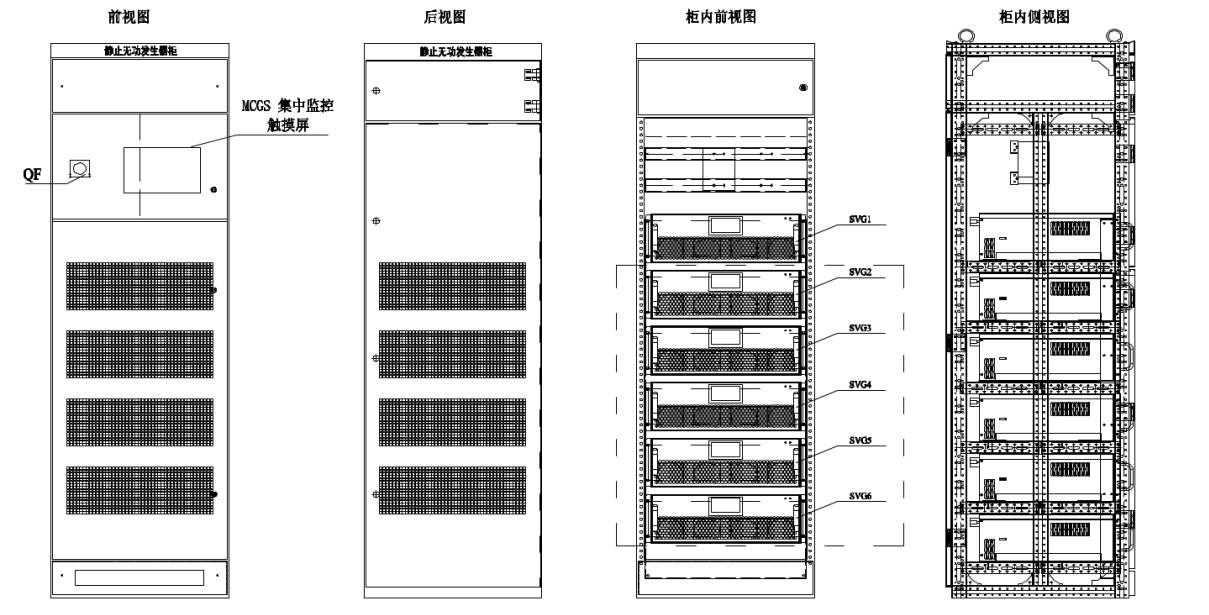

設備組柜示意圖
