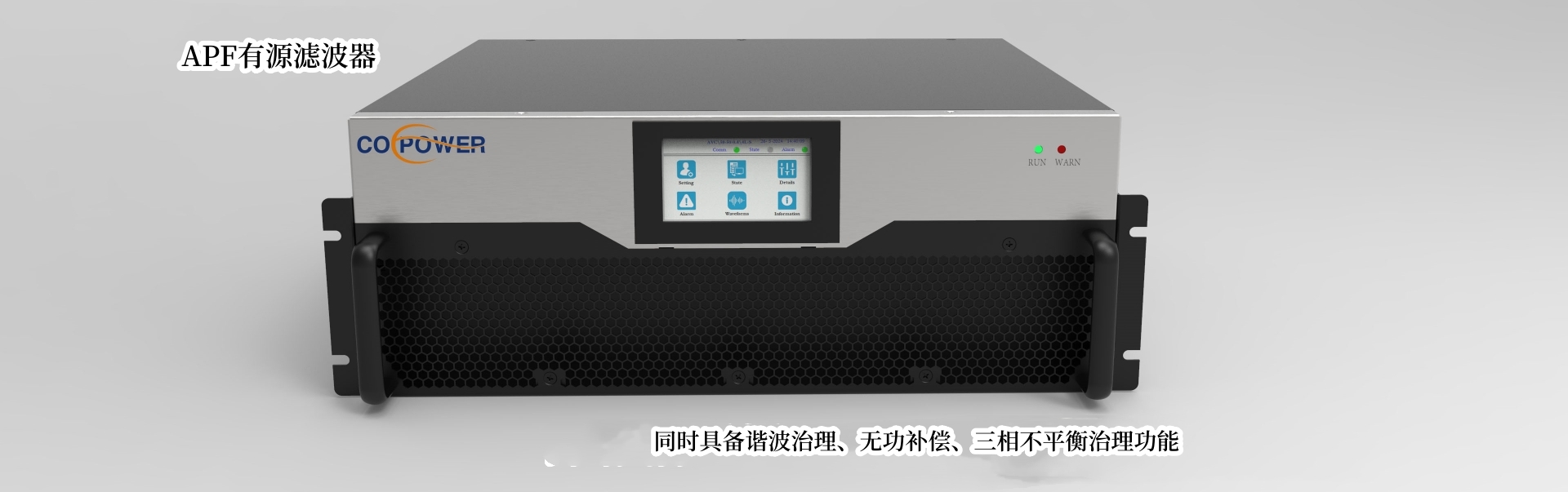

中頻爐諧波治理 APF有源濾波裝置

發布時間:2025-02-20 10:49瀏覽次數:

中頻爐諧波治理是針對中頻爐在使用過程中產生的大量諧波進行治理的過程。以下是對中頻爐諧波治理的詳細分析:

一、中頻爐諧波的產生與危害

中頻爐在工作過程中,其整流裝置會產生大量的諧波。這些諧波電流注入電網后,會在電網阻抗上產生諧波電壓,引起電網電壓電流畸變,影響供電質量及運行安全。諧波的危害主要包括:

  1. 降低電能的傳輸和利用效率,使電氣設備過熱、產生振動和噪聲,導致絕緣老化、使用壽命縮短,甚至發生故障或燒毀。
  2. 引起電力系統局部并聯諧振或串聯諧振,使諧波含量放大,造成電容器等設備燒毀。
  3. 引起繼電保護和自動裝置誤動作,使電能計量出現混亂。
  4. 對通信設備和電子設備產生嚴重干擾。

二、中頻爐諧波治理的方法


針對中頻爐產生的諧波問題,可以采取以下治理方法:

  1. 采用濾波器

    • 安裝諧波濾波器:在配電室安裝諧波濾波器,可以集中管理中頻電爐產生的諧波。這種方法適用于多臺中頻電爐同時運行的場景。
    • 有源濾波器:通過去除動態諧波的次數,可以顯著降低諧波含量。同時,可以結合諧波對策分支電路(如5、7、11次濾波器)和無效調整分支電路進行使用。
  2. 改變接線方式

    • 采用雙副邊成Y/△型接線:通過爐變壓器雙副邊成Y/△型接線,達成30度的移相,可以降低諧波對電網的影響。
    • 采用外延三角或曲折型接線:通過兩臺爐變壓器高壓側采外延三角或曲折型接線等移相措施加次級雙副邊星角接線,可以形成24脈動中頻電源,進一步降低諧波含量。
  3. 無功補償

    • 在進行諧波治理時,還可以考慮無功補償?shù)男枨?。通過安裝濾波兼無功補償裝置,可以同時解決諧波問題和無功功率問題。

三、中頻爐諧波治理的案例分析

以某鑄造公司為例,該公司主要設備為中頻電爐。由于中頻電爐產生大量諧波,導致補償電容器無法正常投入運行,功率因數達不到供電要求的0.9以上,每月產生無功罰款1.2萬元左右。同時,變壓器溫度在夏季高達75度,造成電能浪費和壽命縮短。針對這一問題,該公司采用了諧波治理方案,包括安裝濾波補償裝置等。治理后,電壓總畸變率從原來的15.6%降低到3.4%,各次諧波都符合國家標準要求。同時,功率因數提高到0.95以上,變壓器溫度降低到50度,節省了大量電能,并延長了變壓器的使用壽命。

四、總結與建議

中頻爐諧波治理是提高電力系統穩定性和供電質量的重要措施。在治理過程中,應根據實際情況選擇合適的治理方法,并結合濾波器和無功補償裝置進行綜合治理。同時,應加強日常監測和維護保養工作,確保治理效果長期穩定可靠。對于諧波問題嚴重的企業,建議盡快制定并實施諧波治理方案,以避免對電網和用電設備造成更大的損害。
