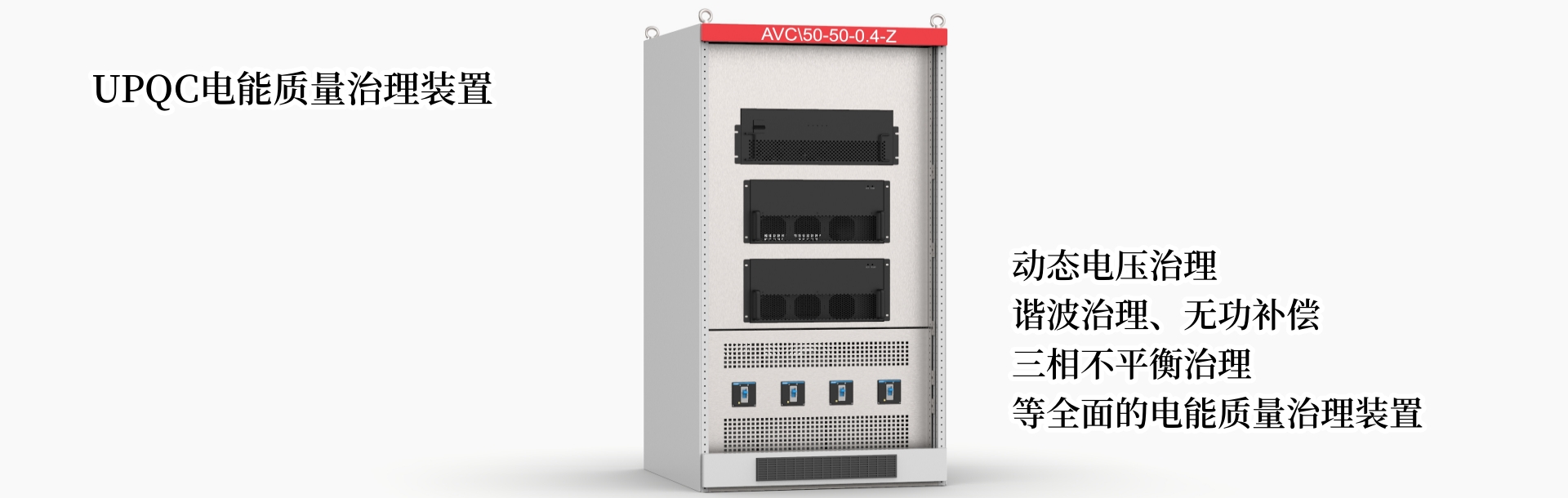

UPQC電能質量治理裝置，全稱統一電能質量調節器（Unified Power Quality Conditioner，UPQC），是一款具備綜合電能質量調節功能的裝置，屬于有源濾波家族中的重要代表。以下是對UPQC電能質量治理裝置的詳細介紹：

一、基本結構

UPQC將串聯有源濾波器和并聯有源濾波器組合起來，從而充分發揮串、并聯有源濾波器在電力系統應用中的優勢。通過檢測電網電壓、電流和負載電流，UPQC可以實現多種控制方案。

• 串聯變流器類似于DVR（動態電壓恢復器）和串聯APF（有源電力濾波器）控制，用于改善電壓質量（如諧波、幅度和瞬態等）和隔離負載有害電流的互相傳遞。
• 并聯變流器和并聯APF類似，控制其輸出電流來補償負載電流質量（如諧波、無功、不平衡等）。
• UPQC的并聯有源部件一般還需要控制直流電壓的穩定，平衡串聯單元的有功交換。

二、主要功能

UPQC主要用于治理臺區配變或線路末端的供電電壓過高或過低、三相電壓及電流不平衡、功率因數低下、電流諧波含量大等各種電能質量問題。具體來說，UPQC具備以下功能：

• 諧波治理：濾除電流諧波和電壓諧波，降低諧波畸變率。
• 無功補償：提高功率因數，減少無功損耗。
• 穩頻穩壓：穩定供電電壓和頻率。
• 三相負荷不平衡補償：改善三相電壓和電流的不平衡狀況。

三、應用場景

UPQC已廣泛應用于工業制造、醫院、船舶、軍工、航空航天、試驗站及樓宇等眾多行業，為電能質量敏感行業提供終極綜合電能質量解決方案。它可根據不同供電場合進行不同功能配置，以滿足所有場合的供電需求。

四、技術特點

• 強大的補償能力：UPQC采用先進的控制技術和算法，具備超強的諧波濾除和無功補償性能。
• 響應速度快：UPQC的響應時間小于5ms，能夠迅速治理電壓暫降、暫升等電能質量問題。
• 模塊化設計：UPQC采用模塊化設計，方便后期擴容和維修。
• 智能物聯操控系統：UPQC具備智能物聯操控系統，可實時顯示電能質量數據，并具備大數據記錄與存儲功能。
• 自我保護功能完善：UPQC具有短路保護、直流母線欠壓/過壓保護、功率半導體故障保護、過載保護等多種保護功能。

五、使用與維護

• 安裝便捷：UPQC直接串接在臺區綜合配電柜出口和負荷之間，或配電網分支線路和負荷之間，結構簡單，安裝方便。
• 日常免維護：UPQC采用小型輕量化設計，對空間需求低，且日常免維護，降低了運維成本。

綜上所述，UPQC電能質量治理裝置是一種功能強大、綜合性能優、性價比高的配電臺區綜合電能質量治理產品。它采用先進的技術和算法，具備多種電能質量治理功能，可廣泛應用于各種行業，為用戶提供更加清潔、穩定的電能質量。
